電渦流式位移傳感器由探頭和前置放大器(又稱測隙儀)二部分組成，探頭對著轉子被測表面，但并不接觸，留有一定的間隙，用支架固定在軸承的瓦座上或機殼上，通過延伸電纜與機殼外的前置放大器相連。電渦流式位移傳感器的構造如下圖所示。

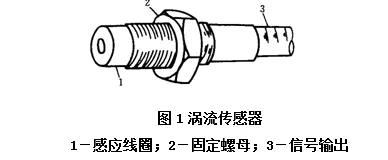

　　渦流傳感器結構如圖所示。傳感器頭部有感應線圈，通上高頻電流后，在線圈周圍產生了高頻電磁場。如其周圍有金屬導體，便會在金屬表面產生電渦流。電渦流產生的電磁場與感應線圈的電磁場相互疊加，改變了感應線圈阻抗。在其它參數不變的情況下，該阻抗是線圈與金屬導體之間距離的單值函數。將感應線圈接入振蕩回路，即可輸出一個與距離有關的高頻諧波。在傳感器附近設置前置放大器，將信號放大、檢波和濾波后，即可得到一個與距離成正比的輸出電壓。因此，這種傳感器又稱位移傳感器。傳感器輸出電壓的直流分量正比于感應線圈與金屬導體之間的靜態間隙，交流分量正比于兩者之間的動態位移，即振動。

　　電渦流式位移傳感器是非接觸式傳感器，具有靈敏度高、線性范圍大、頻響范圍寬、具有零頻響應、探頭結構尺寸小、抗干撓能力強、適于遠距離傳送、易于校準標定等優點。與接觸式傳感器(速度傳感器、加速度傳感器都是接觸式)相比，電渦流式傳感器能夠更準確地測量出轉子振動狀況的各種參數，尤其適用于大型旋轉機械軸振動、軸位移、相位、軸心軌跡、軸心位置、差脹、等等的測量，用途十分廣泛。

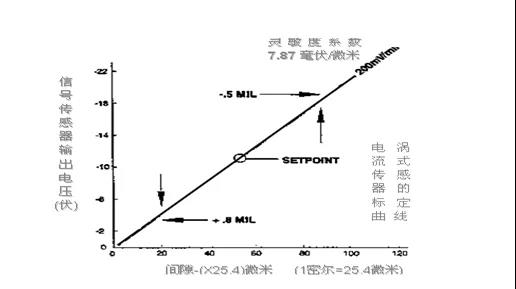

　　在安裝渦流傳感器時，要注意平均間隙的選取。要求平均間隙加上振動間隙，亦即總間隙應處在線性范圍之內，否則，在非線性段的靈敏度變化將帶來測量上誤差和波形失真。一般來說，平均間隙選在線性段的中點，這樣，在平均間隙兩邊容許有***大的動態振幅
